제품 설명
제품사양
| 표준 |
ASTM A519 / ASME SA519 |
| 강철 등급 | E3310,4012,4023,4024,4027,4028,4037,4042 4047,4063,4118,4130,4135,4137,4140,4142 등. |
| 동등한 표준 | EN 10297-1 / JIS G3441/ GB/T 8162 |
| 외경(OD) | 5mm-630mm |
| 벽 두께(WT) | 1.5mm-50mm |
| 길이 | 6/12 m |
| 표면 처리 | 검정, 기름칠, 절인 또는 밝은 마감 |
| 생산 과정 | 맨드릴 위에 냉간 인발 |
| 상태 | +SR / +N / Q&T(고객 지정) |
응력-완화 또는 담금질-및-템퍼 처리 후 4140 DOM 튜빙은 최소 항복 강도 690MPa(100ksi)와 예외적으로 높은-압력 하중-지탱 용량을 제공합니다. 1026 DOM 튜빙에 비해 동일한 작동 압력에 맞게 설계된 유압 실린더를 제조할 때 실린더 벽 두께를 25% 이상 줄일 수 있습니다.
DOM 공정은 Ra 1.6μm 이하의 내부 표면 거칠기를 달성하고 내경 공차(H8~H9 등급)에 대한 엄격한 제어를 유지합니다. 이러한 정확한 치수 정확도 덕분에 튜빙은 피스톤 씰과 완벽하게 통합되어 유압유 누출과 마찰 손실을 크게 줄입니다.
광범위한 보링이 필요한 기존의 경질-크롬-도금 피스톤 로드(예: Ck45/1045 강철)와 달리 4140 DOM 정밀 강철 튜빙은 가공 공차를 30% 줄입니다.
맞춤형 서비스
- TORICH는 깊은-홀 호닝 서비스를 제공하여 내경 공차 H7과 보어 표면 거칠기 Ra 0.4~0.8μm(거울-유사 마감)을 달성합니다.
- 우리는 보어용 경질 크롬 도금(측면당 코팅 두께 0.03~0.15mm, 경도 HV 800~1000 / HRC 60+)과 외경용 경질 크롬 도금을 포함하여 내마모성-및 부식 방지 표면 도금을 제공합니다.
- 또한 서비스에는 내부 및 외부 나사 가공(UNF, 미터법 M-나사 및 사다리꼴/부벽 나사), 씰링 홈 보링, J-유형, V-유형 또는 U-유형 용접 베벨 가공이 포함됩니다.
화학 성분
| 요소 | C | 망 | 시 | Cr | 모 | P(최대) | S(최대) |
| 4140 | 0.38–0.43 | 0.75–1.00 | 0.15–0.35 | 0.80–1.10 | 0.15–0.25 | 0.035 | 0.040 |
기계적 성질
| 재산 | 인장강도(MPa) | 항복강도(MPa) | 신장률(%) | 경도(HB) |
| 4140 Q&T | 850–1000 | 655–850 | 15–25 | 197–235 |
가능한 대체 등급
- 4130은 4140의 저탄소-버전입니다. 용접성이 뛰어나고 열처리가 더 쉬우며-비용이 더 효율적이므로-25 MPa 이하의 압력에서 작동하는 저압-~-중-공압 및 저압{8}}유압 실린더에 적합합니다.
- 4340은 니켈을 크롬-몰리브덴 합금 베이스에 통합하여 전반적인 기계적 특성이 4140보다 15% 우수합니다. 항공우주, 방위산업, 대규모-광산 기계 분야에 적합합니다.
- EN 10297-1 42CrMo4 및 JIS G3441 SCM440은 4140과 동등한 표준이며 화학 조성은 4140과 거의 정확히 일치합니다.
응용 분야
ASTM A519 4140 DOM 튜브는 다음 분야에 걸쳐 다양한 고성능 유압 및 공압 실린더의 제조 및 조립에 널리 사용됩니다.-
- 건설 기계: 굴삭기, 로더, 불도저용 붐 및 버킷 실린더
- 광산 및 터널링 장비: 터널 굴착 기계(TBM)용 유압 지지대, 잭 및 추진 실린더
- 산업용 장비: 사출 성형기, 다이캐스팅 기계, 프레스용 -금형 클램핑 및 배출 실린더-
- 대형-차량: 덤프 트럭 호이스트 실린더; 크레인 아우트리거 및 텔레스코픽 붐 실린더
- 에너지 및 해양: 해양 플랫폼 레벨링 시스템; 수력 발전소용 게이트 작동 실린더
- 공압 시스템: 고압-호흡 공기 실린더; 고압-압력 공기 압축기 실린더

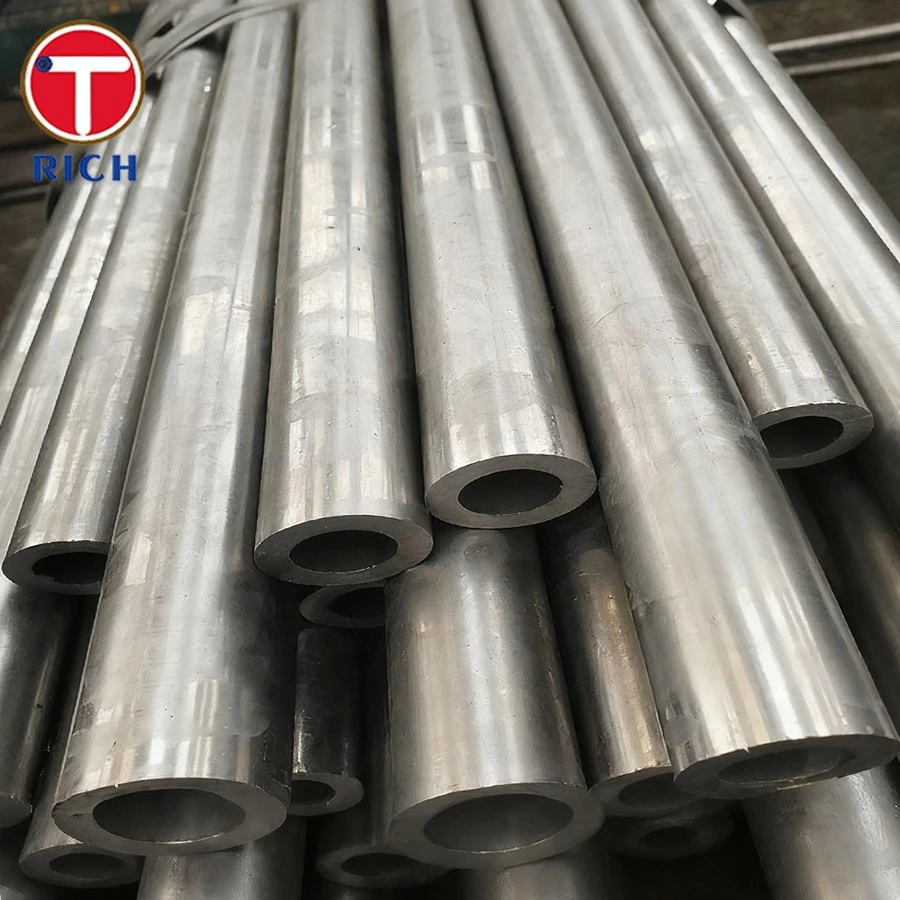

제품 쇼
테스트 장비
공장 장비
산세 장비
제품 패키지
FAQ
Q: 4140 DOM 튜브의 전달 경도는 얼마이며 추가 처리에 적합합니까?
답변: 응력이 완화된 -어닐링 상태로 공급되며 경도는 일반적으로 HRC 22~32 사이로 제어됩니다. 이 범위는 우수한 내마모성을 보장하는 동시에 후속 밀링, 드릴링 및 태핑 작업을 완벽하게 수용합니다.
질문: ASTM A519 4140 DOM 튜빙과 4140 QT(Quenched and Tempered) 스톡 바의 차이점은 무엇입니까?
A: DOM 튜빙은 냉간 인발 상태에서 사용되므로-기본 강도가 높고 인성이 뛰어납니다. 이와 대조적으로 4140 QT 스톡 바는 황삭 가공 후 열처리가 필요하므로 생산 공정이 더 길어집니다. DOM 튜빙은 비용이 더 효율적이고{4}}실린더 배럴로 직접 사용하기에 더 적합합니다.
Q: 내경 공차가 H7인 호닝된 튜빙을 공급할 수 있습니까?
답: 물론이죠. DOM 튜빙은 일반적으로 H8 공차를 갖고 있지만 씰링 요구 사항이 극도로 엄격한 경우 추가적인 깊은{2}}홀 호닝을 수행하여 H7 공차와 뛰어난 진원도 및 직진도를 달성할 수 있습니다.
