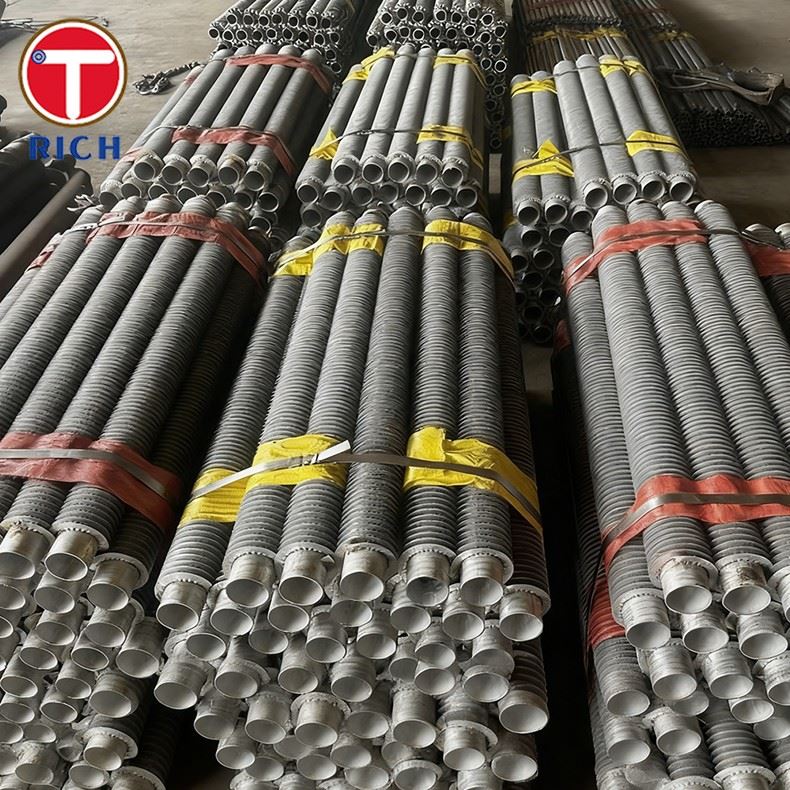

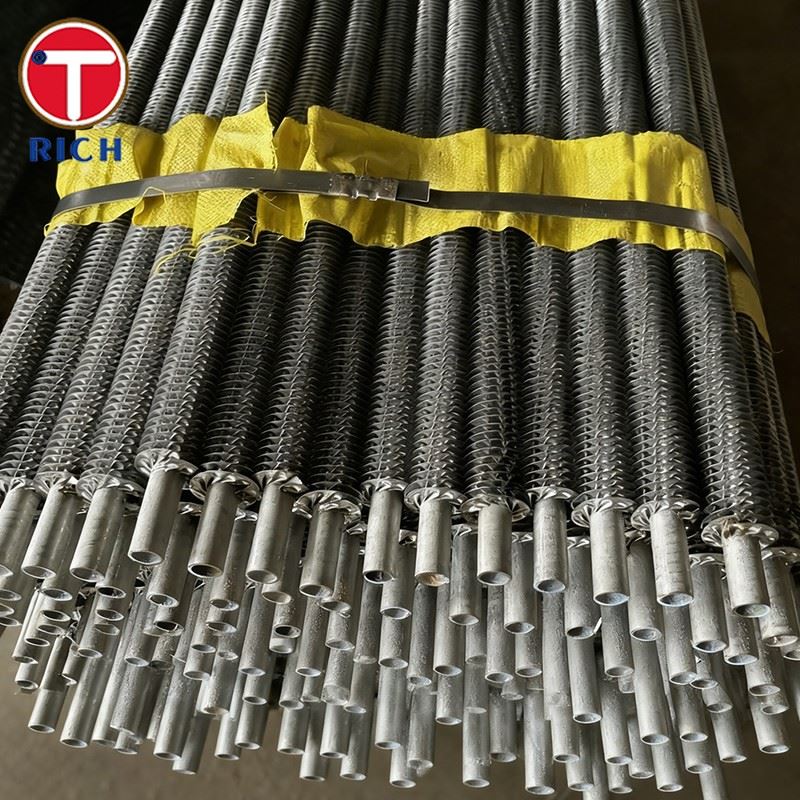

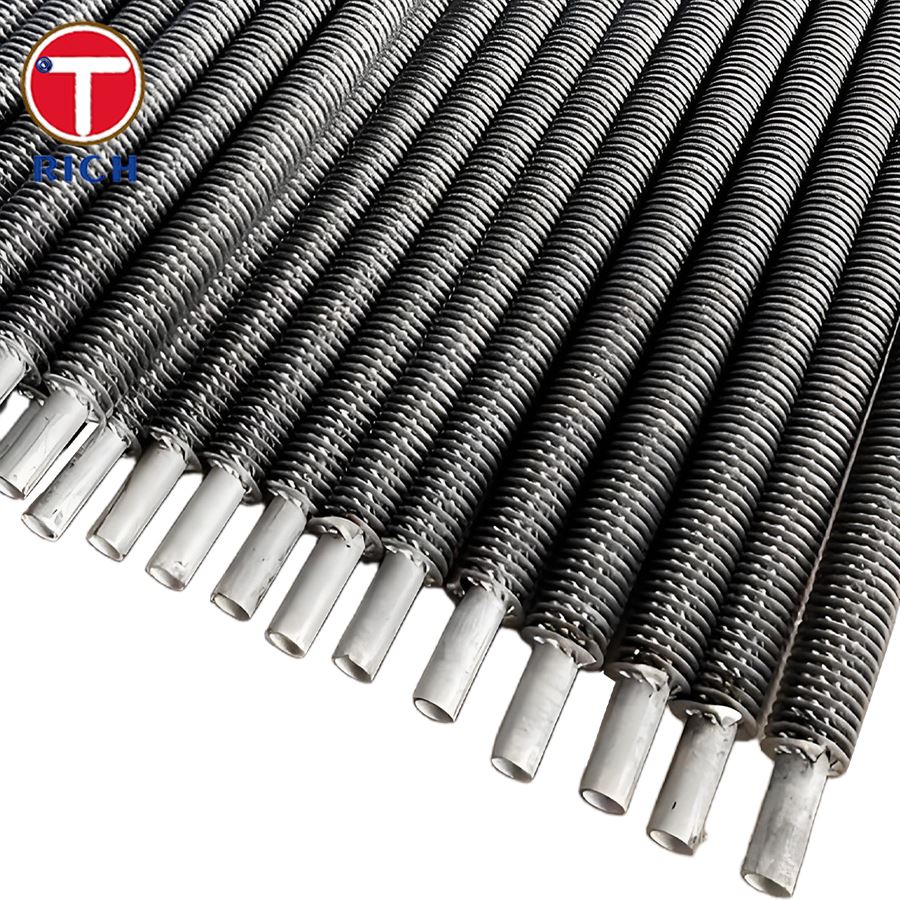

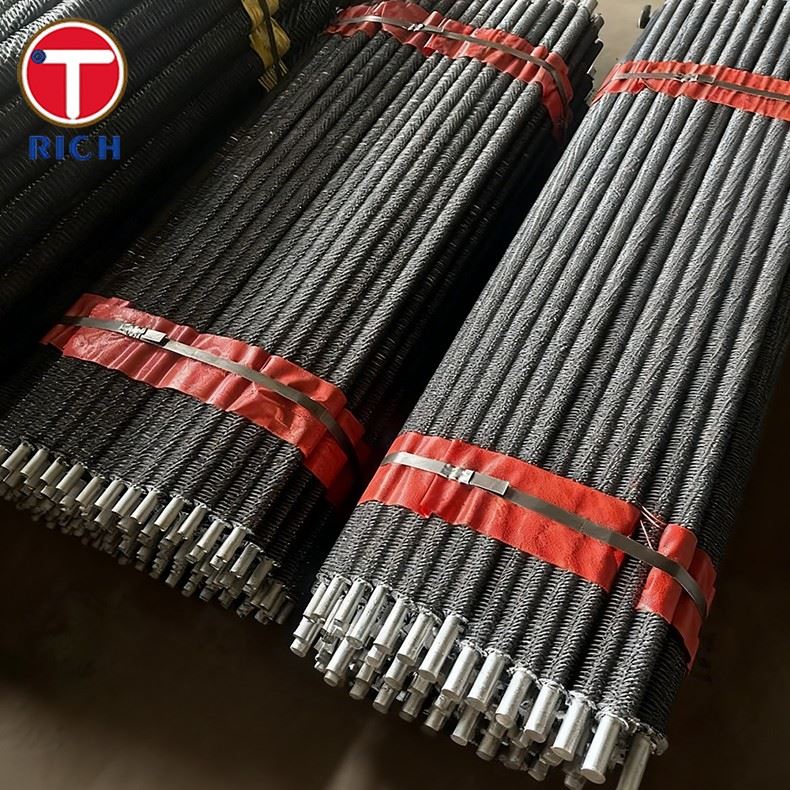

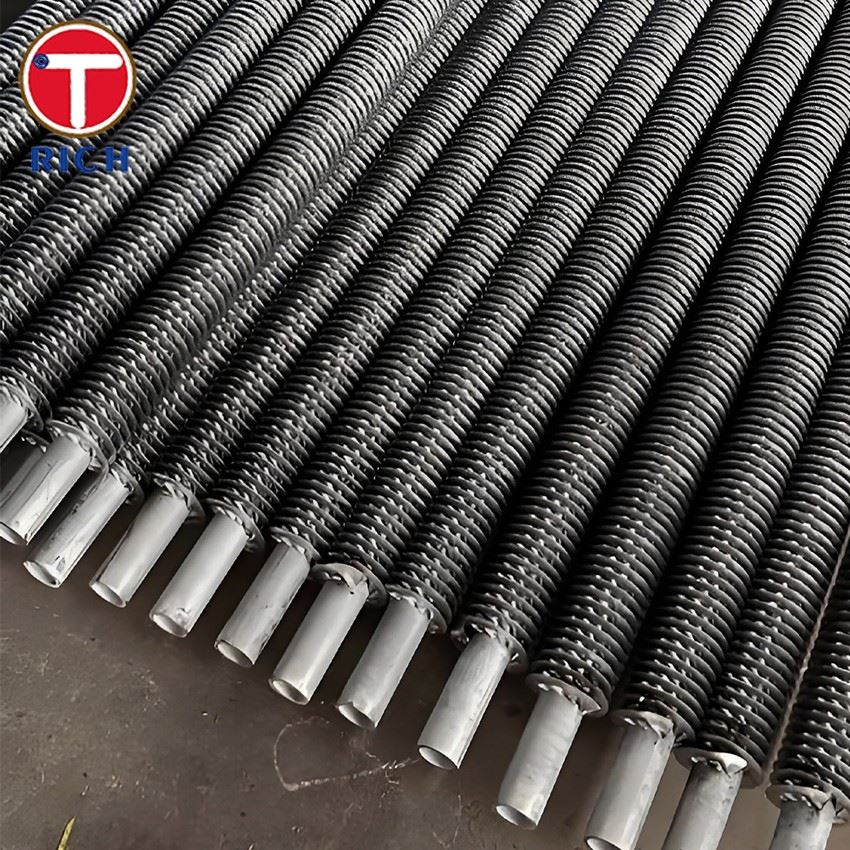

랩-핀 튜브 둘러보기

TORICH 랩-핀 튜브 주변은 스테인리스 스틸 스트립을 고압에서 스테인리스 스틸 베이스 튜브에 단단히 감아서 만들어집니다. 핀 스트립은 나선형 패턴으로 연속적으로 감겨 있어 용접 없이도 강력한 기계적 연결을 형성합니다. 가혹한 환경이나 고온-온도 환경에서 탁월한 내식성, 내구성 및 안정적인 열 전달 성능을 발휘합니다. 화학, 석유화학, 발전, 해양 산업 분야의 응용 분야에 적합합니다.
튜브 외경 : 12-65mm (맞춤형)
튜브 벽 두께: 1-5mm(맞춤형)
핀 높이: 6~16mm(맞춤형)
핀 두께: 0.1-0.6 mm(맞춤형)
핀 피치: 4-13 FPI 또는 고객 요청
튜브 길이: 요청 시 맞춤 제작 가능
표준:ASTM 269 또는 고객의 요청에 따라

제품 설명

우리의 장점

1. 강한 내식성

당사의 랩-어라운드 핀 튜브는 고품질- 316 스테인리스 스틸로 제작되어 부식, 구멍 및 응력 부식 균열에 대한 탁월한 저항성을 제공합니다. 화학 처리, 해양 HVAC 및 기타 응용 분야에 적합합니다.
TORICH 튜빙은 엄격한 원료 테스트를 거쳐 MTC 재료 테스트 인증서를 제공합니다. 고객 요청 시 염수 분무 부식 테스트를 수행할 수 있습니다.

2. 갈바니 부식 없음

당사의 랩 어라운드 핀 튜브-는 기본 튜브와 핀 모두 304/316 스테인리스 스틸로 제작되어 갈바닉 부식의 위험을 제거하고 발전소 열 교환기 시스템에 이상적입니다.
TORICH 튜빙은 ASTM 269 표준 준수를 보장하기 위해 화학 성분 테스트를 거칩니다.

3. 정확한 치수

우리는 균일한 핀 장력과 일관된 핀 간격을 보장하기 위해 고압 냉간 권선 장비를 사용합니다. 기본 튜브는 직진성을 보장하고 조립 문제를 방지하기 위해 냉간 인발 공정을 사용하여 제조됩니다.
각 튜브는 보정된 디지털 측정 장비를 사용하여 엄격한 치수 검사를 거칩니다. 이를 통해 열교환기 조립 시 완벽한 기계적 결합, 일관된 열 전달 효율, 고온-및 높은{3}}진동 환경에서도 장기적으로 안정적인 작동이 보장됩니다.

4. 높은 핀 결합 강도

우리의 핀은 제어된 장력 하에서 기본 튜브 주위에 단단히 감겨 있어 핀이 느슨해지지 않도록 보장합니다. 연속적인 랩어라운드 디자인은 매끄러운 접촉을 달성하고 전체 길이에 걸쳐 일관된 열 전도성을 유지합니다.
TORICH에서 제조한 모든 핀 튜브는 핀 결합 강도 테스트를 거쳐 핀이 느슨해지거나 미끄러지거나 분리되지 않는지 확인합니다.

응용 분야

석유화학: 열교환기, 응축기, 화학물질 가열 등
힘: 발전소 보일러 배기가스, 냉각 시스템, 고압 보일러 등에서 폐열 회수
제약: 증발기, 응축기 등
해양공학: 해수담수화 장비, 해양 플랫폼 냉각 시스템, 선박 냉각 시스템 등
에어컨 및 냉동: 상업용/산업용 공조 시스템, 건조 장비 등을 위한 응축기 및 증발기
기계 제조: 공기난방, 열풍난방, 건조실난방 등

화학 성분

요소	C (%)	시 (%)	망간 (%)	P (%)	S (%)	크롬(%)	니 (%)	모(%)
304	0.08 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	18.0–20.0	8.0–11.0	–
304L	0.03 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	18.0–20.0	8.0–12.0	–
316	0.08 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	16.0–18.0	10.0–14.0	2.0–3.0
316L	0.03 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	16.0–18.0	10.0–14.0	2.0–3.0

기계적 성질

재산	인장강도(MPa)	항복강도 0.2% (MPa)	신장률(%)	경도(HB)
304 / 304L	520 이상	205 이상	40 이상	201보다 작거나 같음
316 / 316L	515 이상	205 이상	40 이상	217보다 작거나 같음

가능한 대체 등급

대체 등급	이유
310S	고온{0}}산화 저항성이 향상되어 배기 가스 및 용광로 열교환기에 적합합니다.
2205 듀플렉스	내식성과 강도가 뛰어나 해양 및 염화물이 풍부한 분야에 적합합니다.{0}}
탄소강 + 스테인레스 핀	파이프 부식 위험은 낮지만 스테인리스 스틸 핀의 성능이 필요한 경우 경제적인 솔루션입니다.
